HDD非开挖 泥浆分离回收系统

发布时间:2019-02-22 17:45 未知 admin 阅读次数:

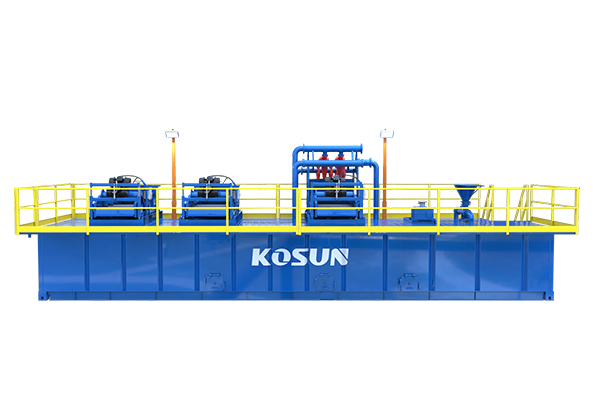

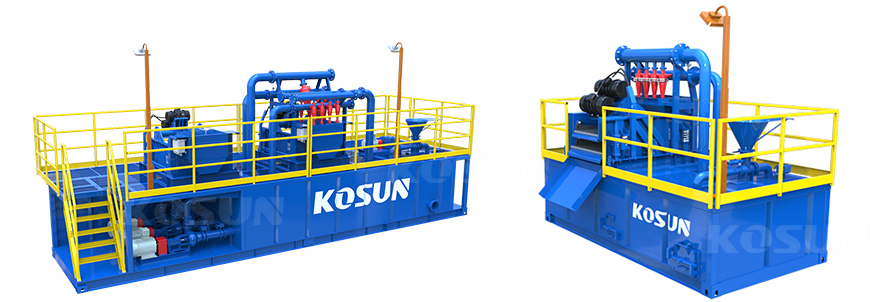

非开挖泥水分离 HDD泥浆回收系统
非开挖泥水分离 HDD泥浆回收系统
非开挖泥水分离 HDD泥浆回收系统

系统型号 KSMR-200 KSMR-500 KSMR-1000
系统处理量 200GPM (50m3 /h) 系统处理量 500GPM (120m3 /h) 系统处理量 1000GPM (240m3 /h)
D50分离点 15∼44 μm D50分离点 15∼44 μm D50分离点 15∼44 μm
除泥一体机型号 LS2·752-004 振动筛型号 LS583 振动筛型号 LS583
振动强度 ≤7.5G 可调 振动强度 7.0(6.6∼7.4可调) 振动强度 7.0(6.6∼7.4可调)
上层筛网总面积 0.875m2 筛网总面积 2.0m2 筛网总面积 2×2.0m2
底层筛网总面积 1.35m2 高效清洁器型号 MD108 泥浆清洁器型号 MD210
旋流器规格 4" 除砂旋流器 10"×1pcs 除砂旋流器 10"×2pc
旋流器数量 4pcs 除泥旋流器 4"×8pcs 除泥旋流器 4"×10pcs
供浆泵型号 CP34-11 底流筛网总面积 2.0m2 筛网总面积 2.0m2
混浆泵型号 CP56-30 清洁器供浆泵 CP68-45(45KW)2pcs 清洁器供浆泵 CP68-55 (55KW) 2pcs
混浆漏斗型号 JH35 混浆泵型号 CP68-45(45KW) 混浆泵型号 CP68-55(55KW)
系统总功率 44kw 混浆漏斗型号 JH40 混浆漏斗型号 JH50
系统总容量 5m3 搅拌器型号 MA75 搅拌器型号 MA75
系统总尺寸 4000×2360×2940mm 系统总功率 150kw 系统总功率 184kw
系统总质量 5500kg 系统总容量 15m3 系统总容量 30m3
    系统总尺寸 10000×2360×4228mm 系统总尺寸 12100×2630×4438mm
    系统总质量 17000kg 系统总质量 20000kg
    用途

           非开挖泥水分离又称(HDD泥浆回收系统)是为满足非开挖技术要求而研发设计生产的,用于净化处理水平定向穿越过程中从地下返回的泥浆。通过振动筛、清洁器等固相控制设备将大粒径的钻屑分离出去,通过混浆装置添加所需的泥浆材料,并搅拌循环均匀,达到再次使用的性能要求,通过泥浆泵泵入水平定向钻系统进行反复循环利用。

    特点和优势

          1. 基于科迅机械20多年固控行业的技术经验,并结合深入的市场调研,设计而成的泥浆回收系统,结构合理,处理工艺性 好,应用领域广泛。
          2. 多功能一体化设计,满足泥浆清洁、回收重复利用,泥浆配置和存储等功能,同时大大缩小罐体系统的总体尺寸,满足水平定向钻对场地和空间的要求。
          3. 电气系统防爆、防尘、防雨,保证施工安全和质量。
          4. 罐体结构简单紧凑,重量轻,走廊、护栏可折叠或拆卸,便于运输和安装。
          5. 科迅机械获得了美国石油协会API和ISO认证,欧盟CE认证,俄罗斯出口认证,和环境安全体系的ISO14001,ISO18001认证。能满足全球所有国家的出口标准。

     KSMR-200泥浆回收系统

            KSMR-200泥浆回收系统主要用于处理量要求在200GPM以下的HDD钻进项目。
           本系统采用了两级处理振动筛——LS2·752双层直线振动筛,安装有两层不同目数的筛网,可以实现同时进行两级筛分处理的功能。KSMR-200系统中的除泥一体机LS2·752-004,使用LS2·752双层直线振动筛,其上层筛网用作除泥旋流器的底流筛,下层筛网作为振动筛使用,将除泥器和振动筛集成为一台设备。

    KSMR-500泥浆回收系统

            KSMR-500泥浆回收系统主要用于处理量要求在500GPM以下的HDD项目

    KSMR-1000泥浆回收系统

            KSMR-1000泥浆回收系统主要用于处理量要求在1000GPM以下的HDD项目
