盾构泥水分离处理系统

发布时间:2019-02-22 17:46 未知 admin 阅读次数:
盾构泥水分离(盾构泥水处理系统)

用途
      KD系列盾构泥水分离系统是模块系统结构。该系统是为处理常见施工技术中使用的各种泥浆而设计的。

应用
      1. 护壁桩和隔水墙的泥浆抓斗工程
      2. 深钻
      3.掘进
      4.骨料加工
      5.矿业

KD-D110016分离系统
       KD-D110016系统配备除砂旋流器和细目振动筛。
      泥浆经过粗筛进入除砂模块,配有直径为12”旋流器的泵组可清除泥浆中的砂子。

KD-2250-30 分离系统
       KD-2250-30系统由配备除砂旋流器的KD-2250-30除砂模块、细振筛和一组用于随后细微颗粒分离的除泥旋流器组成。
       泥浆经过粗筛进入除砂模块,配有一个直径为18”旋流器的泵组可清除泥浆中的砂子;配有三个直径为6”旋流器的除泥泵组,可依照要求进行随后的精细分离。

KD-2245-30分离系统
       KD-2425-30系统由KD-C1A粗振筛模块、KD-D242526除砂模块及KD-S020063除泥模块组成,粗振筛模块配备用于清除大颗粒的粗筛网,除砂模块配备两个除砂旋流器和一个细目振动筛,除泥模块用于随后细微颗粒的分离。
       泥浆经过粗振筛落入收集箱,然后通过连接槽被输送至除砂模块,该除砂泵组配有两个直径为18”的旋流器,可清除泥浆中的砂子;配有六个直径为6”旋流器的除泥泵组,可依照要求进行随后的精细分离。

KD-1500-30分离系统
        KD-1500-30系统由LS604粗振筛模块、两套KD-2250-30除砂模块及一组除泥旋流器组成,粗振筛模块配备用于清除大颗粒的粗筛网,除砂模块配备一个除砂旋流器和一个细目振动筛,除泥旋流器用于随后细微颗粒的分离。
       泥浆经过粗振筛落入收集箱,然后被分开,通过两个连接管被输送至两套除砂模块,该除砂泵组配有一个直径为18”的旋流器,可清除泥浆中的砂子;配有三个直径为6”旋流器的除泥泵组,可依照要求进行随后的精细分离。

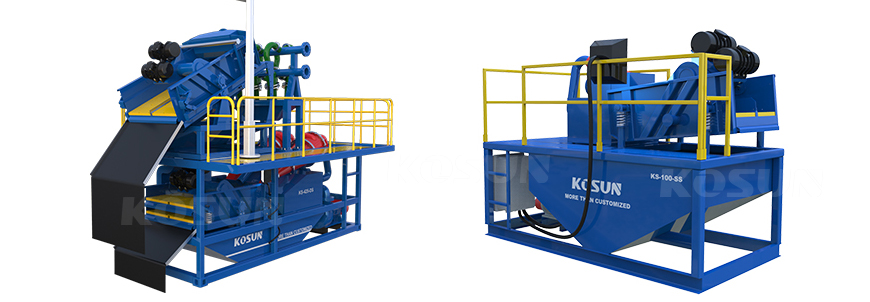

KD系列分离系统
系统型号 KD-D110016 KD-2250-30 KD-2425-30 KD-1500-30
粗模块型号     KD-CIA KD-CIA
除砂器模块型号 KD-D110016 KD-D225016 KD-D242526 KD-D125016
除泥模块型号   KD-S020033 KD-S020063 KD-S020033
系统处理量(m3/h) 100 250 425 500
罐体容积(m3) 1.8 2.3 2.8 4.6
外形尺寸(mm) 3000*1800*2700 4050*1600*3500 5570*2200*4600 7600*4050*3900
重量(kg)
粗振动筛型号  -  - LS604 LS604
筛网总面积(m2) 2.4 2.4
功率(kw) 1.86*2 1.86*2
筛面调整范围( -5~+25 -5~+25
振动强度(G) 7.5 7.5
细振动筛型号  -  - LS608-U-L LS604-L/2
筛网总面积(m2) 4.8 2.4
功率(kw) 1.86*2 1.86*2
筛面调整范围( -5~+1 -5~+1
振动强度(G) 6.3 7.5
组合振动筛型号 LS424-L/2 LS608-U/2-L  -  -
筛网总面积(m2) 1.27 4.8
功率(kw) 1.5*2 1.86*2
筛面调整范围( 6 -5~+1
振动强度(G) 7 6.3
除砂旋流器规格x数量 12"×1pc 18"×1pc 18"×2pcs 18"×2pcs
除泥旋流器规格x数量   6"×3pcs 6"×6pcs 6"×6pcs
砂砾泵型号 SLB43-22 SLB46-55 SLB68-75 SLB46-55
功率 22kw 55kw 75kw 55kw
砂泵型号   CP68-45 CP68-55 CP68-45
功率 45kw 55kw
